★★★ 1.體積小,重量輕,安裝快；

    ★★★ 2.無任何機械部件,故障率低；

    ★★★ 3.超聲波測風精度高,適應惡劣環境強；

    ★★★ 4.環保物聯網專用；

一、系統簡介

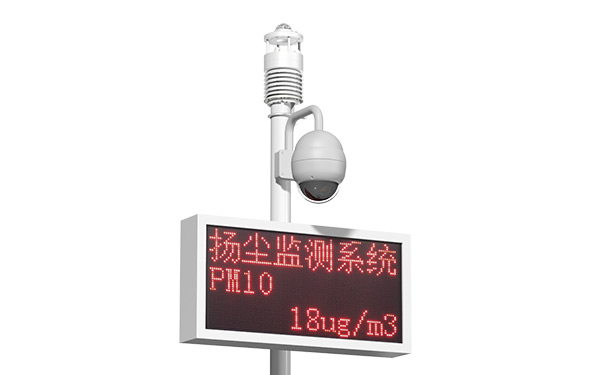

ZSYC-3 建筑工地噪聲揚塵監測系統是公司自主研發的噪聲揚塵自動監測終端，它是一套符合GB3096-2008《聲環境質量標準》和GB3095-2012《環境空氣質量標準》中規定，進行不同聲環境功能區揚塵重點監控區監測點的連續自動監測且具有完善功能的監測設備，在無人看管的情況下自動監測數據，并通過GPRS/CDMA移動公網、專線網絡（中國電信、中國移動、中國聯通）傳輸數據。主要用于城市功能區監測、工業企業廠界監測、施工場界監測。

二、系統組成

本系統由顆粒物監測系統、噪聲監測系統、氣象監測系統、視頻監控系統、無線傳輸系統、供電系統和后臺數據處理系統及云信息監控管理平臺組成。監測子站集成了大氣PM2.5、PM10監測、環境溫濕度及風速風向監測、噪聲監測、視頻監控及污染物超標視頻抓拍（選配）、有毒有害氣體監測（選配）等多種功能；數據平臺是一個互聯網架構的網絡化平臺，具有對各子站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。

三、行業應用

主要適用于: 環保、建筑工地、拆遷工地、煤礦廠、工業園區、社區、城市環境、住宅小區等。

四、功能與特點

揚塵與噪聲的一體化傳感器(是將揚塵檢測,噪聲檢測,風速,風向,溫度,濕度,雨量,紫外線等傳感器集成在一個傳感器內,具有體積小,故障低,精度高的優點)

1、超聲波風速風向儀是對傳統機械式風速/風向傳感器的替代產品。它揉合了世界領先的超聲波制造的專業技術，適用于陸地和海洋環境。

2、體積小，重量輕，核心部分整體重量不超過2.5KG，方便用戶將儀器攜帶到惡劣的環境中使用，測量精度高，穩定性可靠，產品技術指標符合氣象觀測規范要求，可以根據使用需要進行手持方式觀測。

3、外形堅固可靠，沒有機械傳動部件，不易損壞，安裝簡單。測量精度較高，壽命長，適合超大風速下使用。

4、超聲波風速風向儀堅固耐用，(便攜式)體積小巧，安裝方便。由于其特有的工作原理，無需昂貴的現場校準或維護，免去了固定站，高位安裝拆卸的困難。

5、不受啟動風速的影響，(0)風速開啟測量(更適合微風)。

6、傳感器表面經過特殊的防腐蝕處理，以及專業的結構設計使其可在各種惡劣的極端氣候環境下工作，使得它成為真正的安裝后“高枕無憂”的產品。

7、噪聲監測參數：

測量范圍: 30dB(A)～130dB(A) ;準確度: ±1.5Db;靈敏度：在250Hz或1000Hz的靈敏度在30mV/Pa以上;本底噪聲：＜25dB(A)SPL。指向性：90o。5、風噪聲衰減＞25 dB(A)。

8、顆粒物監測參數：

能同時實現TSP、PM10與PM2.5顆粒物濃度的實時監測。

工作原理：激光散射。   濃度量程：0～40mg/m3。 準確度：±5%讀數。

分辨率：≤0.1ug/ m3。   運行環境：-30～+60℃,10～95%RH，無冷凝。

數據類型：分鐘平均值、小時平均值、日平均值、月平均值。



9、國際先進的紅外光學雨量探測技術,使測量降雨精度更加提高(可以測量0.01毫米的雨量),體積小巧,全部無機械故障運行(采用的美國技術是對傳統機械雨量儀器的革命),耐久性極好。

10. 快捷安裝的便攜式結構設計，采集器與傳感器采用一體化設計理念，與觀測支架連接采用插拔式安裝模式，不需要任何安裝工具，安裝時間小于1分鐘便可進入正常觀測狀態，是目前為止安裝最為便捷的觀測站，方便攜帶，同時可搭配車載托盤放在車頂進行移動觀測，便于現場應急性氣象服務，可以有效的保證數據的及時性，準確性。

11、體積尺寸: 直徑約166 毫米, 高度約263 毫米, 重量約 2.5千克

12、低功耗，綠色節能設計，內部采用節能模式設計，若用太陽能電池板供電方式，可保證在無電地區長期使用；也可采用市電或汽車電源等方式供電。外部采用抗惡劣環境結構設計，在惡劣的天氣條件下不影響儀器的使用效率，可以在雷雨、風雪環境中持續不間斷工作。防塵、防潮等級達到國家標準。

13 、強大的網絡通訊功能:配有標準RS232/485/USB通訊接口，支持標準MODBUS通訊協議，可以通過有線連接、局域網連接、光纖連接、GPRS無線移動網、無線數傳電臺等多種通訊模式還可與陽光云平臺接收服務器組成環境監測系統。

14、先進的網絡化基站布點模式，可以實現多點環境站布網監測，即可滿足局域網內數據共享查看，也可通過GSM/GPRS/CDMA等無線網絡方式實現異地遠程監測；同時可用U盤/記憶棒等工具實現移動存儲技術。

15、各觀測環境要素可根據用戶實際需求任意選配，可自由定制(4-12)要素等



16 、視頻監控參數：

A、支持H.264編碼，圖像能連續傳輸，網絡不好時自動調整碼率，沒有時間跳轉現象，并能夠免費提供SDK供集成平臺調用，并支持其空編碼方式的擴展。流媒體訪問協議：支持RTSP、HTTP、HTTPS；流媒體傳輸協議：支持UDP-Unicast、UDP-Multicast、TCP/IP。

B、內置4G模塊，支持EVDO、TD-SCDMA、WCDMA4G網絡；前端設備不需要固定IP地址和域名等機制可以接入到管理平臺；支持報警抓拍功能，并聯動平臺；支持OSD疊加及水?。?span lang="EN-US">WATER-MARK）技術。

C、高速球機功能：采用密封防水機殼設計，自動檢測溫度：1/4ExviewHAD CCD,18倍光學變焦。

17、可靠的三防設計，防護級別達到IP65級，完善的防雷擊、抗干擾等保護措施。

18、工作環境：溫度：-50～80℃，濕度：100％，抗風等級：≤75m/s。

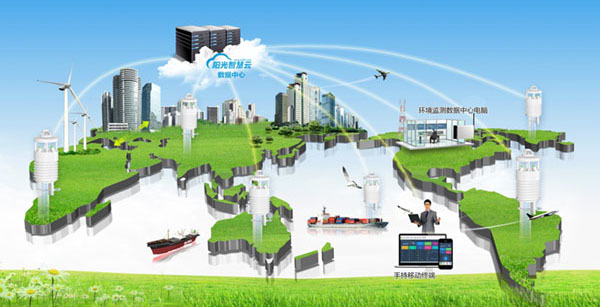

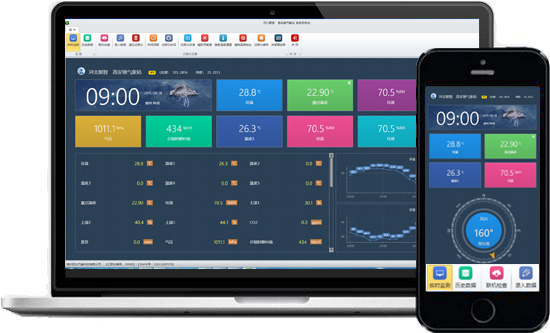

19、陽光智慧云平臺特點:設備數據全天候?qū)崟r云端監測，云端存儲。用戶無需在線監測數據，數據采集、計算由云平臺在服務器端處理完成，只在需要數據的時候開啟監測系統，登陸平臺，同步云端數據平臺即可以查看實時、歷史數據信息。

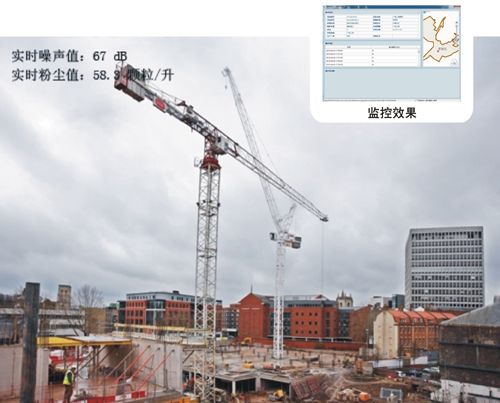

噪聲揚塵信號疊加在視頻監控畫面上動態實時顯示噪聲值；在PC機上觀察和儲存測量數據；可以根據環境管理的要求進行儲存、匯總、統計、分析、評價和信息發布；能繪制環境噪聲時間、空間分布圖、各種數據報表；SPL, Lea, Ln, Limn, Lomax, Len測量和計算，自動計算感覺噪聲級/有效感覺噪聲級；揚塵顆粒數自動統計分析，體積/質量統計數據換算；GPS軟件：配合GPS單元，測量噪聲監測終端的位置，并存入數據庫；

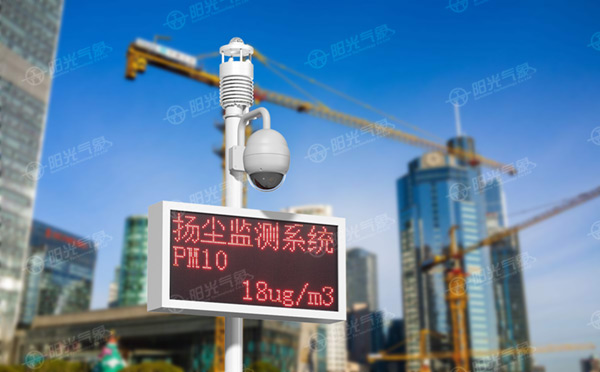

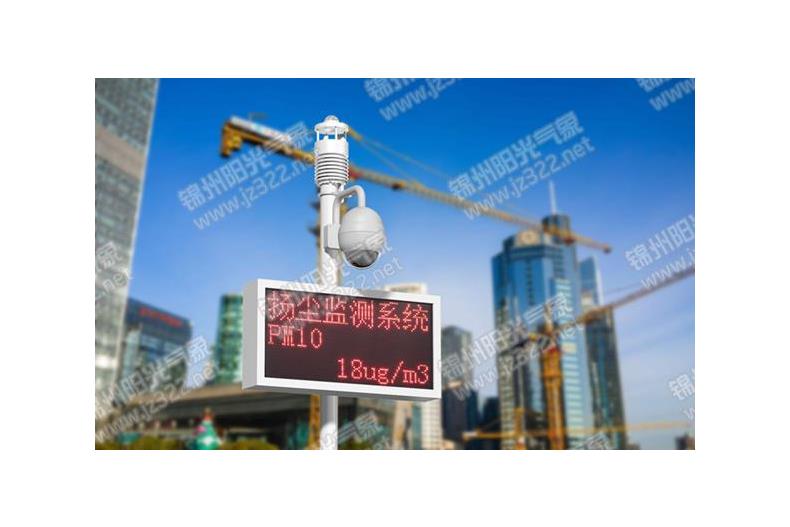

20、大屏幕顯示及報警:為了提供準確的顆粒濃度信息，可連接多個傳感器并遠程傳輸至大顯示屏。設定了報警管理，超限后向指定的手機上發送，及時預警，提高實時監測的有效性。支持多種尺寸彩色液晶和LED戶外顯示屏等實時顯示數據。（戶外顯示屏可根據客戶需求定制）

五、系統及監控軟件功能

•   ★ IP65標準的機箱，具有全天候復雜環境適應能力；

•   ★ 可保證相對濕度10%-90%，環境溫度-40℃-70℃的正常工作；

•   ★ 監測單元安裝靈活，可永久性或半永久固定；

•   ★ 連接220V市電，如用戶使用帶有不間斷電源備用時間視電池容量而定；

•   ★ 實時方便的無線傳輸方式，在移動公網覆蓋的區域內都可以工作；

•   ★ 專業噪聲處理軟件可提供多種形式的噪聲數據的監測；

•   ★ 運行于Microsoft Windows2000，Windows XP和Windows7環境下；

•   ★ 在PC機上觀察和儲存測量數據；

•   ★ 可以根據環境管理的要求進行儲存、匯總、統計、分析、評價和信息發布；

•   ★ 能繪制環境噪聲時間、空間分布圖、各種數據報表；

•   ★ SPL, Leq, Ln, Lmin, Lmax, Ldn測量和計算，自動計算感覺噪聲級/有效感覺噪聲級；

•   ★ 揚塵顆粒數自動統計分析，體積/質量統計數據換算；

•   ★ GPS軟件：配合GPS單元，測量噪聲監測終端的位置，并存入數據庫；

•   ★ 獨立的硬件系統運行監控器，保證系統可靠工作；



六、性能參數

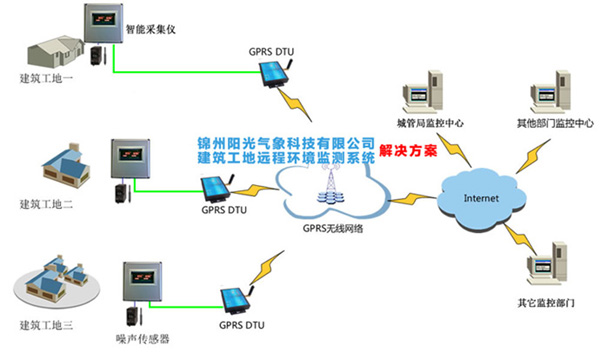

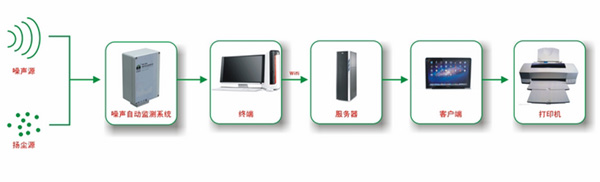

工作流程圖
