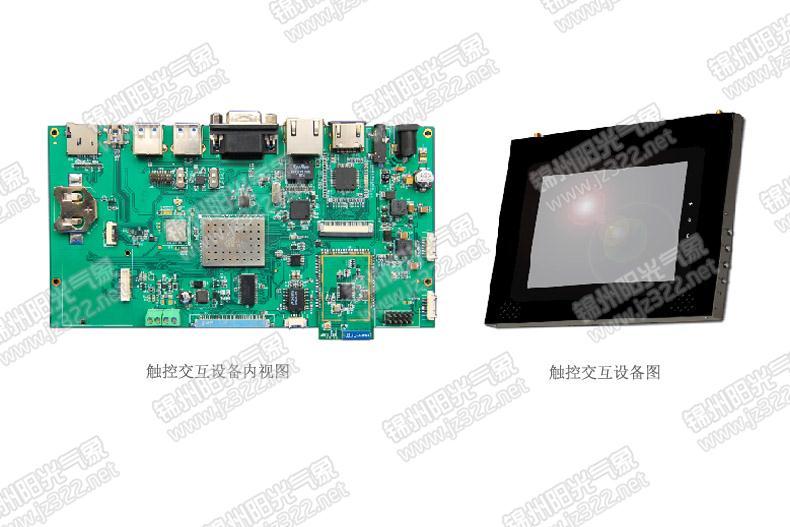

YG-DM3730型觸控交互教學實訓套件

YG-DM3730觸控交互套件既帶有WiFi、Bluetooth、Zigbee、GPRS等多種無線通信方式，又帶有網絡、串口、USB口的多種有線通信方式的觸控交互平臺?？勺鳛榫W(wǎng)絡廣告機、壁掛式終端控制器、物聯網網關等使用。該套件適合支持Android開發、Win CE開發、嵌入式系統原理及應用、移動通信網絡技術等課程的教學實訓。

一、概述

YG-DM3730觸控交互套件既帶有WiFi、Bluetooth、Zigbee、GPRS等多種無線通信方式，又帶有網絡、串口、USB口的多種有線通信方式的觸控交互平臺?？勺鳛榫W(wǎng)絡廣告機、壁掛式終端控制器、物聯網網關等使用。該套件適合支持Android開發、Win CE開發、嵌入式系統原理及應用、移動通信網絡技術等課程的教學實訓。

二、系統組成

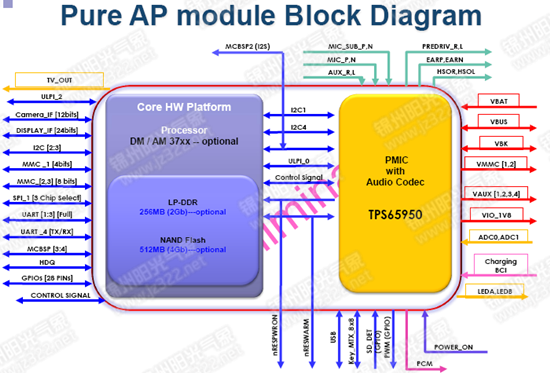

DM3730 AP Module框圖

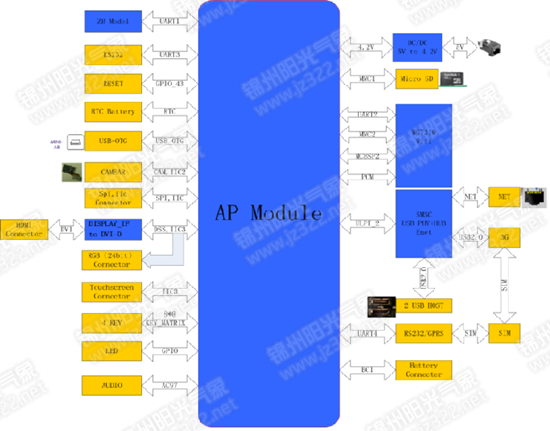

系統的組成結構

三、硬件規格

CPU DM3730 Cortex A8 up to 1GHz
TMS320C64 DSP up to 800MHz 4運放
DDR 512MB
FLASH 512MB
以太網 100M Ethernet controller
RTC 獨立RTC
BUFFER 具有總線緩沖器，便于隔離更換
SD card TF卡接口
WIFI/BT 無線網卡和藍牙（WG7310）
USB HOST 4 個USB高速接口，支持USB鼠標、鍵盤、U盤、攝像頭、（預留一路用于3G擴展），用戶可用2路
USB OTG 1個mini USB-AB接口
RS232接口 4路RS232，調試串口一路，擴展藍牙一路，擴展Zigbee，用戶可用一路或GPRS（RS232）
GPRS GPRS
SPI擴展接口 一路SPI擴展接口
I2C擴展接口 一路I2C擴展接口
液晶屏 9.7寸 TFT LCD，分辨率：1024*786
DVI DVI接口
攝像頭接口 一路高品質攝像頭接口（OV3640 300萬像素）每秒15幀以上
音頻 AC97標準音頻，兩個2W擴音器
觸摸屏 9.7寸電容式觸摸屏
LED指示燈 3個工作狀態指示燈
按鍵 4個功能按鍵，分別為休眠喚醒、復位、增加音量、減小音量
電源 5V/3A供電

四、系統性能指標

系統電源 電源輸入：5V/3A   內部DC/DC變換
系統RTC RTC采用電池及系統電源雙供電，當系統上電時采用系統供電順帶給電池充電，系統斷電時采用電池供電。
USB接口 USB HOST由核心板產生一個差分對信號，在底板上用USB2.0_HUB芯片把一個USB HOST接口擴展成4個，可以同時接鼠標鍵盤U盤，2個用USB-A接頭接到外部，2個在板內使用，擴展3G或者串口，USB-OTG使用mini-USB-AB頭連接到外部。
網絡接口 網絡接口用USB轉NET芯片擴展，再加上帶網絡變壓器的RJ-45，實現網絡功能。
串口 3730芯片自帶4個串口，分別用于調試、擴展Zigbee模塊、擴展藍牙模塊、用戶使用或者GPRS擴展2選一。
LCD 9.7寸 TFT LCD，分辨率：1024*786。
DVI DVI基于LCD信號用TFP410芯片擴展，接口為HDMI，接DVI顯示器需要用HDMI轉DVI線進行轉接。
觸摸屏 用IIC擴展電容式觸摸屏。
音頻接口 通過TI TPS65930擴展。
按鍵 TI TPS65950帶有8*8鍵盤掃描功能，擴展4個按鍵。
TF卡接口 用MMC總線進行擴展，符合TF規范。
WIFI+BT 用MMC2的SDIO模式擴展WIFI，用UART2擴展BT。
攝像頭模塊 采用OV3640 模塊，300萬像素。
