道路交通儀器Road Traffic Equipment

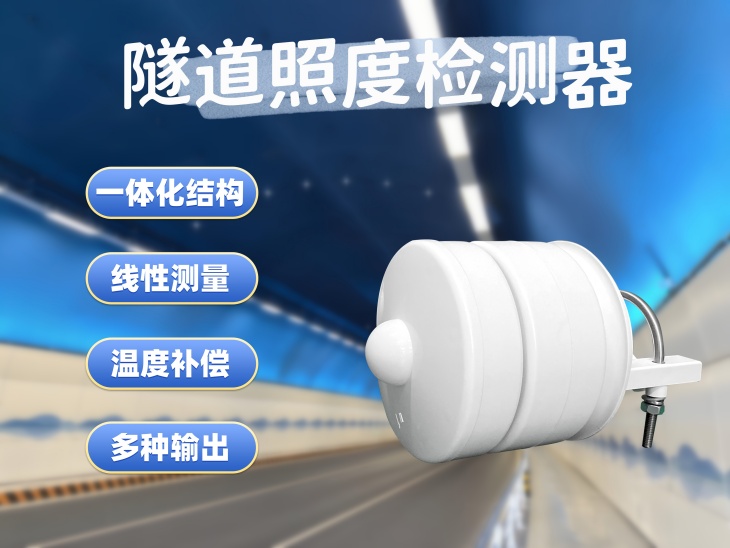

YG-TBQ9B 隧道照度檢測器

隧道照度檢測器是專業監測隧道內光亮度的精密儀器，根據洞內照度的變化，將測量值轉換成485信號輸出隧道控制系統，聯動照明設備進行智能控制。使用時安裝在隧道入口段、過渡段或中間段的墻壁上，高度3米左右的位置?？蓽蚀_反映路面照度情況，確保安全。通常與洞外亮度檢測器配合使用。儀器采用高精度硅光電池作為傳感元件，光信號經專業設計余弦校正器和特制高效濾光片到達傳感元件轉換為電信號，再經高度集成電路處理，輸出485信號。

產品概述

YG-TBQ9B隧道照度檢測器是一種用于監測隧道內照度水平的設備，通常由光電傳感器、信號處理電路和輸出接口組成。它能夠?qū)崟r檢測隧道內光線強度，并將數據傳輸至控制系統，以便進行照明調節，確保隧道內光線充足，同時降低能耗。設備設計符合CIE關于隧道照明測量的要求，符合《公路隧道通風照明設計規范》的要求。

產品功能

1、實時監測隧道內的光照強度，確保照明設施達到安全規范要求。

2、為照明控制系統提供實時數據，使其能夠根據環境照度的變化自動進行燈具的開關控制或亮度調節。

3、數據記錄與分析，記錄隧道內的照度變化數據，便于后續分析和維護。

產品特點

1、設備采用一體化結構設計，緊湊小巧，傳感器尺寸小、重量輕，安裝方便。

2、低功耗設計，工作穩定可靠。

3、光亮度與光電流之間呈現出良好的線性關系，并能夠即時響應光的變化。

4、提供多種輸出選項，包括RS485、4~20mA以及有線和無線網絡通訊支持。

5、具有自動溫度補償功能，溫度漂移極低。

6、防水防塵設計，可以承受雨淋和直接水柱清洗。

7、儀器具有防雷措施，其通信接口和電源接口均具有防雷設計，有效防止雷擊損害。

8、采用標準ModBus協議，便于隧道內組網監測應用。

技術參數

技術參數
產品型號
YG-TBQ9B
測量范圍
0~20000Lux
測量誤差
±1%
測量角度
垂直≥20 º 水平≥20 º
防護等級
IP66
模擬輸出
4~20mA（正比于測量范圍）
數字輸出
RS485與RS232可選
工作溫度
-40℃~+80℃
工作濕度
0~100%RH
工作電源
AC220V或DC12V
工作壽命
≥50000小時
安裝方式
壁掛
整機重量
約1KG（不含支架）

安裝方式

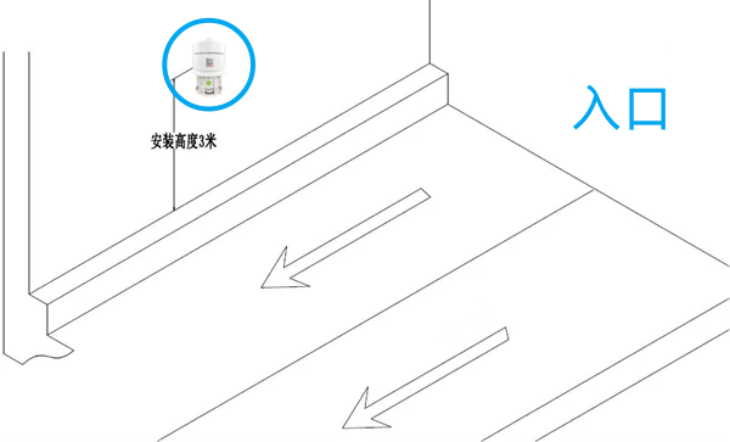

照度檢測器應安裝在隧道中段或光照條件變化明顯的區域，這樣可以更準確地反映整個隧道的光照狀況，設備應安裝在距地面2.5至3米的高度，以避開車輛和行人的干擾，獲得更為真實的光照數據。同時，這個高度也能夠有效覆蓋隧道內的主要照明區域，確保測量結果的代表性。

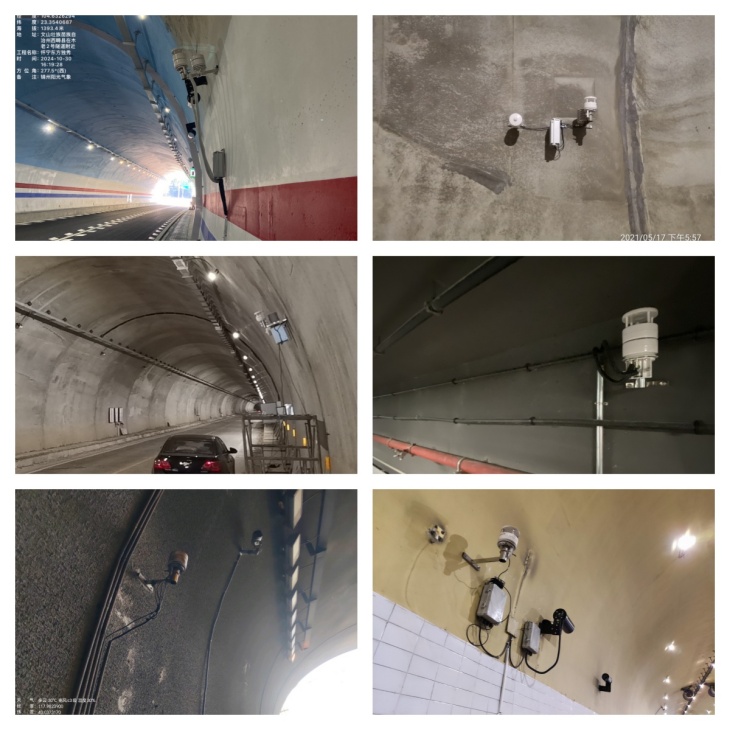

案例展示
